ソーラーLED外灯 施工例

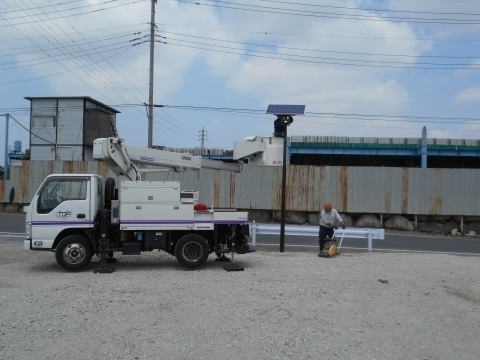

 埋設型 【画像提供:トップシステム株式会社】

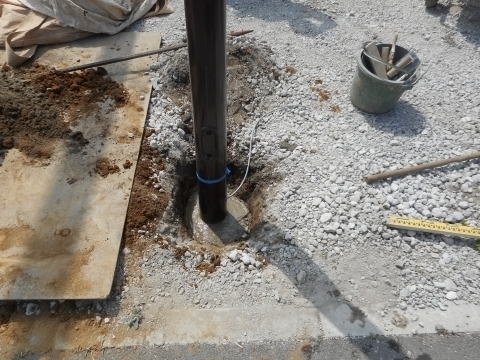

1. 支柱ケーブル孔空け~埋設用掘削~生コン打設 ※φ500mm×1000mm

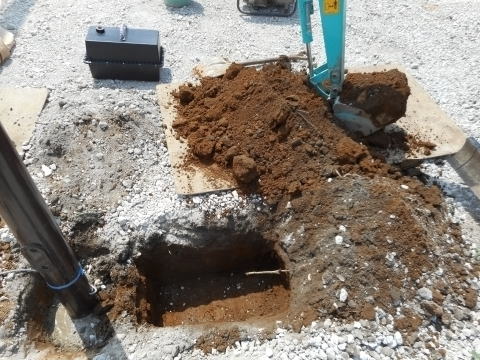

2. 蓄電池埋設用掘削 ※300mm×600mm

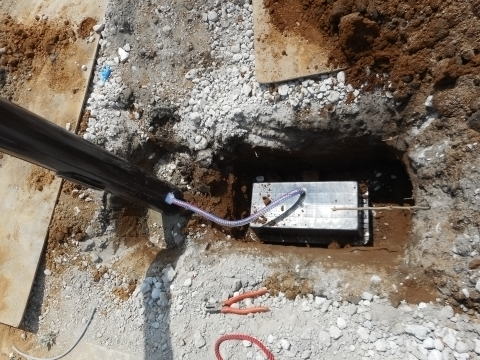

3. 蓄電池埋設


4. 転圧~LED点灯チェック



アンカー型

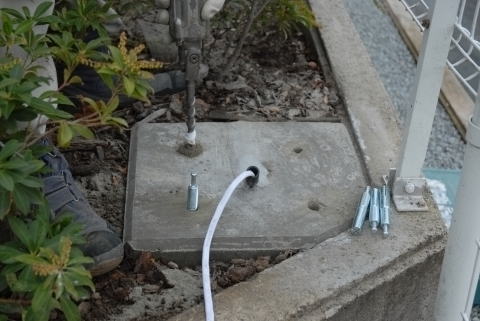

1. オールアンカー下孔空け ※φ17mm

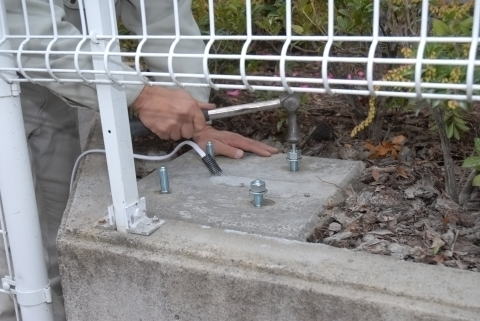

2. オールアンカー固定 ※M16×4本(100~150mm)

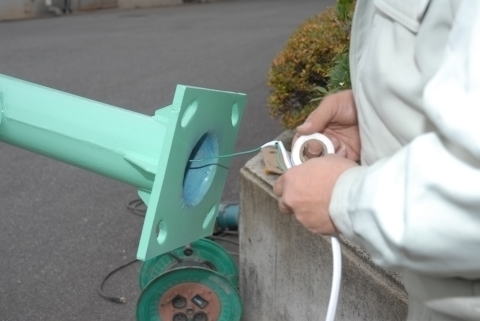

3. 配線引き出し ※VCT-F 2.0sq×2芯

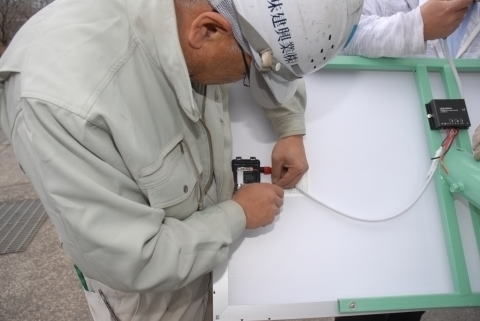

4. 各パーツ接続 ※太陽光パネル、コントローラー、蓄電池、LEDランプ

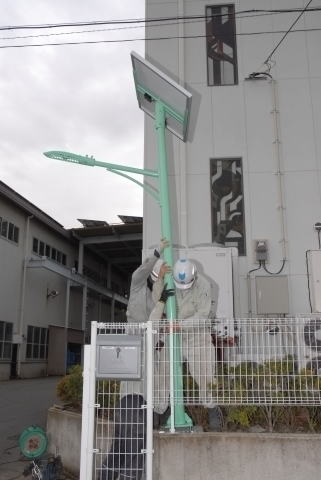

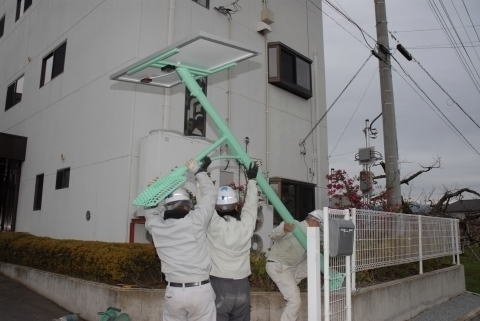

5. 建柱 ※バッテリー以外の質量合計は62kg(4.5M埋設型)です。


4. 鉛直出し ※テーパ支柱ですので、下げ振り、水平器を上手に使います。



ソーラーLED外灯 ※15~30W


太陽光 追尾システム  ※6kW
